WYG70型液壓軌道抓料機
- 最大吊重重量20 t
- 總重量46.5 t
- 最大起重力矩560 kN.m
- 最大回轉速度8 r/min

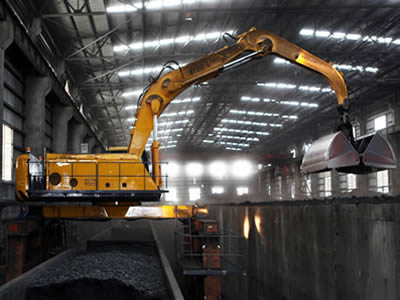

適用工況：鐵路裝卸作業線對散料的抓取、裝卸、換裝和喂料作業；全面替代門式鏈斗卸車機、螺旋卸車機的作業功能。

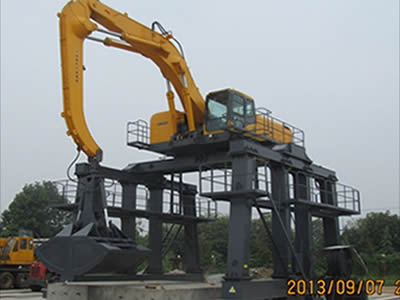

WYG70型液壓軌道式擺臂抓斗卸車機技術，是采用八達成熟產品WYS50卸車機的上車部分，下車部分采用了鏈斗門式卸車機的行走部分，行走電機部分為成熟技術液壓馬達驅動，實際上就是給輪胎式卸車機更換了行走底盤，該行走底盤適應于鐵道線上的換裝作業。其可靠性非常穩定，液壓系統泵、閥、密封件等采用了國內外知名產品；操縱閥采用了原裝國際知名品牌，為方便檢查液壓系統中的壓力還設有液壓檢測點；高壓油管連接可靠、布置合理、方便更換、嚴禁滲油；液壓油管與電纜分別走線，對外露易碰撞管路部位加裝了保護裝置。
該設備在聯合作業上有著良好的平穩性和安全性， 70噸的煤、沙、石子 卸車只需6-10分鐘 余料只需簡單清掃即可，卸其他物料時只需要更換抓具即可。以鋼軌面為基點作業最大幅度為8米，最低作業高度為-1米 最大作業高度為8米，動力為電力拖動 采用4臺電機拖動。一臺主動力，兩臺供行走，一臺風冷散熱。
作業性能參數表
類 別 | 項 目 | 單 位 | 參 數 | |
基本尺寸 | 軌距 | m | 6.0 | |
基距（同側兩輪的中心距） | m | 7.8 | ||
門座凈空尺寸（軌道上平面到大梁底平面的距離） | m | 5.3 | ||
尾部最大回轉半徑 | m | 3.8 | ||
動力參數 | 電動機最大功率 | kw | 110 | |
質量參數 | 整機質量 | t | 46.5 | |
主要 性能 參數 | 最大工作幅度 | m | 8 | |
最大工作幅度時額定起重量（包括屬具重量） | t | 7 | ||
最大輪壓 | kN | 245 | ||
最大起重力矩 | kN/m | 560 | ||
最大作業高度 （臂頭中心、根據定貨要求確定） | m | 8.0 | ||
最大作業深度 | m | 0.5 | ||
主臂與副臂間最大夾角 | ° | 112 | ||
主臂與副臂間最小夾角 | 20 | |||
行駛速度（空載） | mm/s | 0～400 | ||
最大回轉速度（空載） | r/min | 6.0 | ||
主臂變幅時間（空載） | 全程起臂 | s | 9.0 | |
全程落臂 | s | 11.0 | ||
主臂變幅平均速度（空載） | 全程起臂 | mm/s | 118 | |
全程落臂 | mm/s | 96 | ||
副臂變幅時間（空載） | 全程起臂 | s | 9.0 | |
全程落臂 | s | 7.0 | ||
副臂變幅平均速度（空載） | 全程起臂 | mm/s | 156 | |
全程落臂 | mm/s | 200 | ||
